ماشین های حفاری تونل

ماشین‌های حفاری تونل (TBM) مشغول حفر تونل‌ها هستند تا گزینه‌های سفر بیشتری را برای کاربران جاده‌ای و ریلی شهر فراهم کنند.

TBM چیست؟

TBM ماشینی است که خاک و سنگ را حفاری می کند.

ساختمان بزرگ ویکتوریا از TBM برای حفر تونل های پروژه تونل مترو، پروژه تونل استفاده می کند.

TBM چگونه کار می کند؟

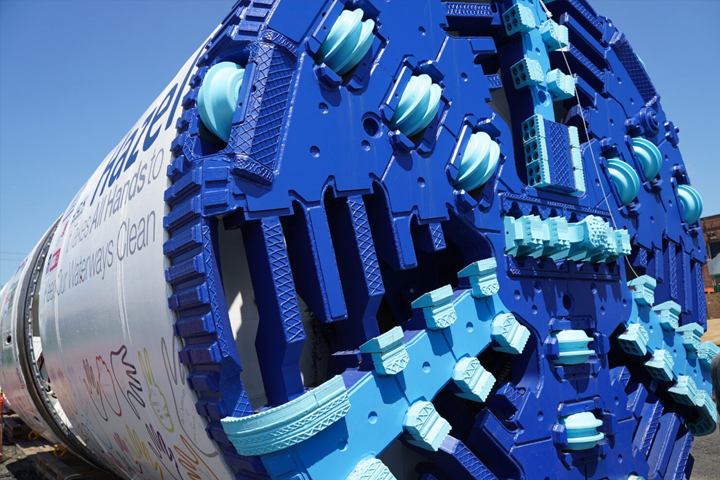

سر برش بزرگ در جلوی TBM می چرخد ​​و سیلندرهای هیدرولیک آن را از پشت به جلو هل می دهند.

دیسک های سخت شده برش نصب شده بر روی سر برش کار واقعی شکستن خاک و سنگ را انجام می دهند.

تسمه نقاله و لوله های داخل TBM سنگ و خاک را به انتهای دستگاه و سپس به سطح می برد.

TBM قطعات منحنی بتن را قرار می دهد تا تونل تازه حفر شده را ضد آب کند.

بزرگترین TBM های ما – که برای ساخت تونل دروازه غربی استفاده می شود – حدود 4000 تن وزن و 15.6 متر قطر دارند.

طولانی ترین TBM های ما – که برای تونل مترو استفاده می شد – 7.3 متر قطر و 120 متر طول داشتند. این همان 3 تراموا کلاس E است.

ماشین های ما:

می تواند روزانه تا 10 متر زیر زمین سفر کند

24 ساعت شبانه روز و 7 روز هفته کار خواهد کرد

دارای پیشرفته ترین سیستم های ناوبری برای اطمینان از اینکه تونل دقیقا در مکان مناسب قرار دارد

ایجاد مزاحمت کمی در بالای زمین

نسخه های کوچکتر این ماشین ها که به عنوان mini-TBM شناخته می شوند، برای حفر تونل های مورد نیاز برای کابل ها، لوله ها و فاضلاب نیز استفاده شده اند.

کار در TBM

اپراتورهای متخصص بسیار آموزش دیده با حداکثر 20 خدمه در یک زمان، ماشین ها را کنترل می کنند.

با کار بسیار زیر سطح زمین، تیم تحت شرایط تحت فشار کار می کند و باید قبل از بازگشت به سطح، حداکثر 2 ساعت را برای کاهش فشار صرف کند.

از آنجایی که خدمه یک شیفت 12 ساعته کار می کنند، TBM ها حتی دارای توالت، دفاتر و آشپزخانه هستند!

پروژه های تونل سازی

4 TBM پروژه تونل مترو دو تونل 9 کیلومتری را حفاری کرده اند.

این TBM های مقیاس بزرگ برای برش مواد از بازالت سخت تا سیلت نرم تر طراحی شده اند.

مقدار مواد خارج شده از تونل ها MCG را 1.2 بار پر می کند.
