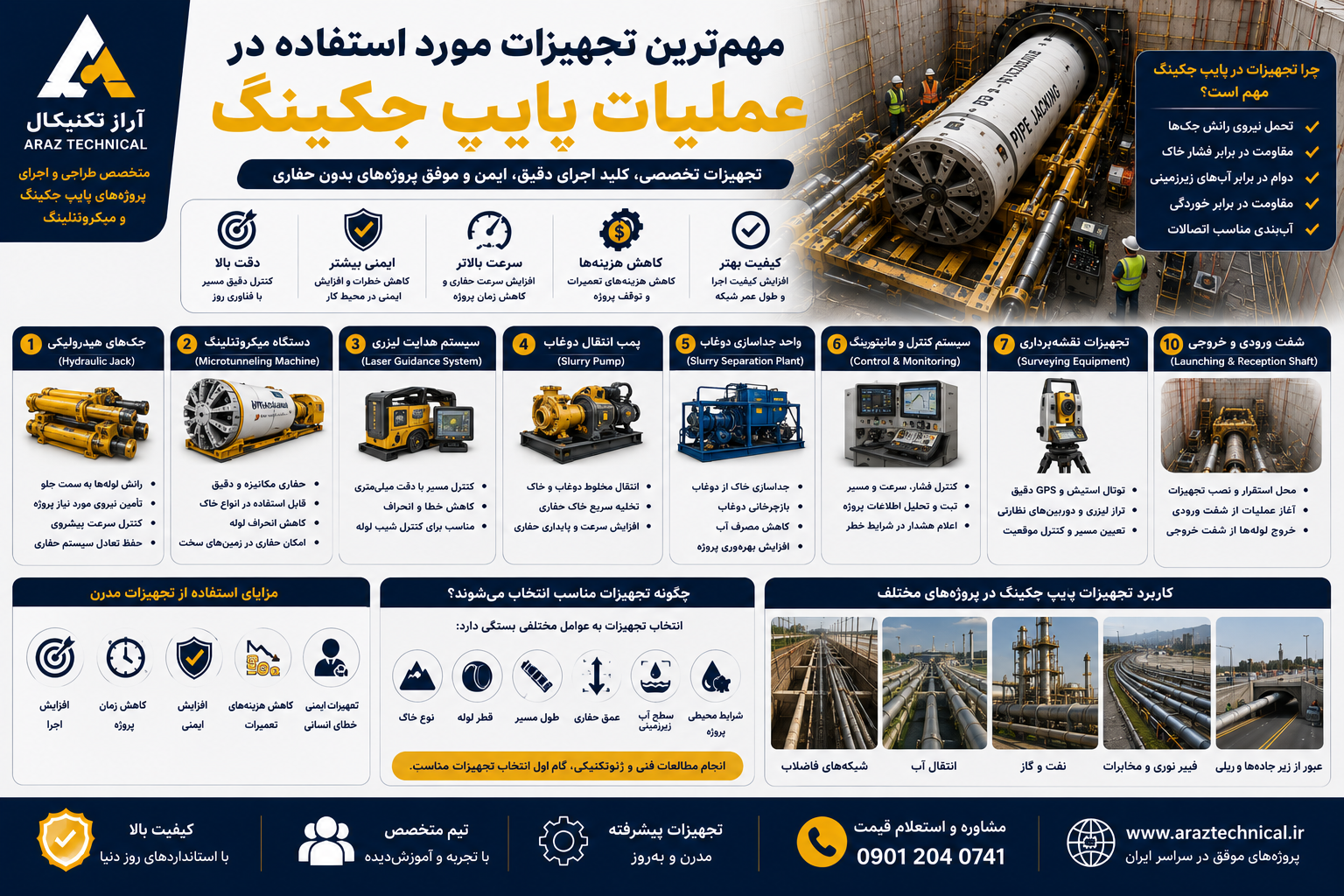

در این مقاله با مهم‌ترین تجهیزات مورد استفاده در پروژه‌های پایپ جکینگ، نحوه عملکرد آن‌ها و نقش هر کدام در اجرای پروژه آشنا می‌شویم.

چرا تجهیزات در پایپ جکینگ اهمیت دارند؟

در پروژه‌های حفاری بدون ترانشه، تمامی عملیات در زیر زمین انجام می‌شود. بنابراین تجهیزات باید بتوانند با دقت بالا، فشار زیاد و شرایط مختلف زمین‌شناسی کار کنند. انتخاب تجهیزات مناسب علاوه بر افزایش کیفیت اجرا، باعث کاهش هزینه‌های تعمیرات، توقف پروژه و افزایش طول عمر تجهیزات خواهد شد.

۱- جک‌های هیدرولیکی (Hydraulic Jack)

جک‌های هیدرولیکی مهم‌ترین بخش سیستم پایپ جکینگ هستند. این جک‌ها نیروی لازم برای رانش لوله‌ها در داخل زمین را تأمین می‌کنند.

وظایف جک هیدرولیکی

• راندن لوله‌ها به سمت جلو
• تأمین نیروی مورد نیاز پروژه
• حفظ تعادل سیستم حفاری
• کنترل سرعت پیشروی

۲- دستگاه میکروتونلینگ (Microtunneling Machine)

دستگاه میکروتونلینگ عملیات حفاری را در جلوی مسیر انجام می‌دهد. این دستگاه بسته به نوع خاک دارای هدهای حفاری مختلف بوده و امکان حفاری در زمین‌های رسی، ماسه‌ای، سنگی و ترکیبی را فراهم می‌کند.

مزایای دستگاه میکروتونلینگ

• حفاری دقیق
• کنترل کامل مسیر
• کاهش انحراف لوله
• امکان حفاری در زمین‌های سخت

۳- سیستم هدایت لیزری (Laser Guidance System)

یکی از مهم‌ترین تجهیزات در پروژه‌های پایپ جکینگ، سیستم هدایت لیزری است. این سیستم به اپراتور کمک می‌کند مسیر حفاری را با دقت میلی‌متری کنترل کند.

در پروژه‌های فاضلاب که شیب لوله اهمیت زیادی دارد، استفاده از این سیستم ضروری است.

۴- پمپ انتقال دوغاب (Slurry Pump)

در بسیاری از پروژه‌های پایپ جکینگ، خاک حفاری شده توسط دوغاب مخصوص از داخل تونل خارج می‌شود. پمپ‌های دوغاب وظیفه انتقال این مخلوط را بر عهده دارند.

مزایا

• تخلیه سریع خاک
• افزایش سرعت حفاری
• پایداری جبهه حفاری

۵- واحد جداسازی دوغاب (Slurry Separation Plant)

این واحد خاک و ذرات جامد را از دوغاب جدا کرده و دوغاب را مجدداً به چرخه حفاری بازمی‌گرداند.

استفاده از این سیستم باعث کاهش مصرف آب و افزایش بهره‌وری پروژه می‌شود.

۶- سیستم کنترل و مانیتورینگ

تمام اطلاعات مربوط به فشار، سرعت، مسیر حفاری، وضعیت دستگاه و عملکرد جک‌ها از طریق سیستم مانیتورینگ کنترل می‌شود.

این سیستم به اپراتور اجازه می‌دهد در صورت بروز هرگونه مشکل، سریعاً اقدامات لازم را انجام دهد.

۷- تجهیزات نقشه‌برداری

پیش از شروع پروژه و در طول عملیات، از تجهیزات دقیق نقشه‌برداری برای تعیین مسیر و کنترل موقعیت دستگاه استفاده می‌شود.

• توتال استیشن
• GPS دقیق
• تراز لیزری
• دوربین‌های اندازه‌گیری

۸- شفت ورودی و خروجی

اگرچه شفت‌ها جزو تجهیزات مکانیکی محسوب نمی‌شوند، اما یکی از مهم‌ترین بخش‌های پروژه هستند. تمامی تجهیزات از طریق شفت ورودی وارد پروژه شده و عملیات از این محل آغاز می‌شود.

۹- لوله‌های مخصوص پایپ جکینگ

لوله‌هایی که در این روش استفاده می‌شوند باید توان تحمل فشار بسیار زیاد جک‌های هیدرولیکی را داشته باشند.

• لوله بتن مسلح
• لوله GRP
• لوله فولادی
• لوله چدن داکتیل

۱۰- تجهیزات ایمنی

ایمنی در پروژه‌های پایپ جکینگ اهمیت بسیار زیادی دارد. استفاده از تجهیزات ایمنی استاندارد باعث کاهش خطرات احتمالی خواهد شد.

• کلاه ایمنی
• لباس کار
• دستگاه تشخیص گاز
• سیستم تهویه
• روشنایی اضطراری
• تجهیزات نجات

مزایای استفاده از تجهیزات مدرن

• افزایش دقت اجرا
• کاهش زمان پروژه
• افزایش ایمنی
• کاهش هزینه‌های تعمیرات
• کاهش خطای انسانی
• امکان اجرای پروژه‌های پیچیده

چگونه تجهیزات مناسب انتخاب می‌شوند؟

انتخاب تجهیزات به عوامل مختلفی بستگی دارد:

• نوع خاک
• قطر لوله
• طول مسیر
• عمق حفاری
• سطح آب زیرزمینی
• شرایط محیطی پروژه

بنابراین پیش از آغاز عملیات، انجام مطالعات فنی و ژئوتکنیکی برای انتخاب تجهیزات مناسب ضروری است.

جمع‌بندی

تجهیزات تخصصی نقش اساسی در موفقیت پروژه‌های پایپ جکینگ دارند. استفاده از جک‌های هیدرولیکی، دستگاه میکروتونلینگ، سیستم هدایت لیزری، پمپ‌های دوغاب و تجهیزات دقیق نقشه‌برداری باعث افزایش کیفیت، سرعت و ایمنی اجرای پروژه می‌شود. انتخاب صحیح تجهیزات متناسب با شرایط پروژه، هزینه‌های اجرایی را کاهش داده و عمر مفید شبکه را افزایش خواهد داد.
