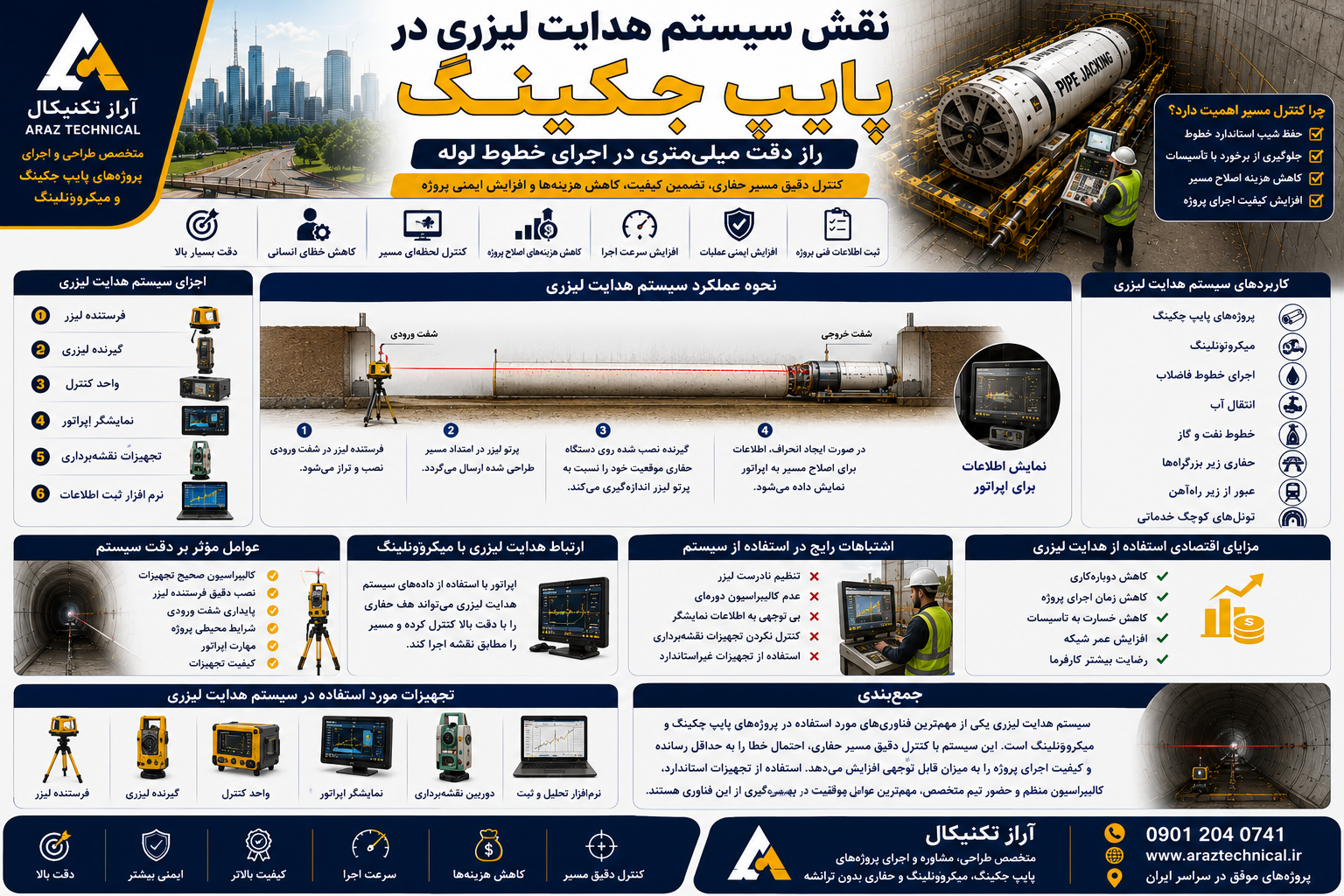

نقش سیستم هدایت لیزری در پایپ جکینگ؛ راز دقت میلی‌متری در اجرای خطوط لوله
جهت حفاری به روش پایپ جکینگ با ما در ارتباط باشید 09012040741
پایپ جکینگ یک تکنیک پیشرفته جهت نصب لوله های زیرزمینی ، کانالها و لوله های مخصوص برق و مخابرات می باشد.
آراز تکنیکال پیمانکار برتر حفاری به روش پایپ جکینگ
در این مقاله با نحوه عملکرد سیستم هدایت لیزری، تجهیزات مورد نیاز، مزایا، کاربردها و نکات مهم اجرایی آشنا می‌شویم.
سیستم هدایت لیزری چیست؟
سیستم هدایت لیزری مجموعه‌ای از تجهیزات اپتیکی و الکترونیکی است که مسیر حفاری را به‌صورت لحظه‌ای کنترل می‌کند. این سیستم با ارسال پرتو لیزر به سمت دستگاه حفاری، هرگونه انحراف را تشخیص داده و اطلاعات لازم را در اختیار اپراتور قرار می‌دهد.
چرا کنترل مسیر اهمیت دارد؟
در پروژه‌های انتقال آب، فاضلاب، نفت و گاز، معمولاً شیب و مسیر لوله‌ها باید با دقت بسیار بالا اجرا شود. انحراف حتی چند میلی‌متر در پروژه‌های طولانی می‌تواند مشکلات جدی ایجاد کند.
- حفظ شیب استاندارد خطوط فاضلاب
- جلوگیری از برخورد با تأسیسات زیرزمینی
- کاهش هزینه اصلاح مسیر
- افزایش کیفیت اجرای پروژه
اجزای سیستم هدایت لیزری
- فرستنده لیزر
- گیرنده لیزری
- واحد کنترل
- نمایشگر اپراتور
- تجهیزات نقشه‌برداری
- نرم‌افزار ثبت اطلاعات
نحوه عملکرد سیستم
پس از نصب دستگاه در شفت ورودی، پرتو لیزر در امتداد مسیر طراحی‌شده ارسال می‌شود. گیرنده نصب‌شده روی دستگاه حفاری موقعیت خود را نسبت به این پرتو اندازه‌گیری کرده و در صورت ایجاد انحراف، اطلاعات لازم برای اصلاح مسیر را به اپراتور نمایش می‌دهد.
مزایای استفاده از سیستم هدایت لیزری
- دقت بسیار بالا
- کاهش خطای انسانی
- کنترل لحظه‌ای مسیر
- کاهش هزینه‌های اصلاح پروژه
- افزایش سرعت اجرا
- ثبت اطلاعات فنی پروژه
- افزایش ایمنی عملیات
کاربردهای سیستم هدایت لیزری
- پروژه‌های پایپ جکینگ
- میکروتونلینگ
- اجرای خطوط فاضلاب
- انتقال آب
- خطوط نفت و گاز
- حفاری زیر بزرگراه‌ها
- عبور از زیر راه‌آهن
- تونل‌های کوچک خدماتی
ارتباط هدایت لیزری با میکروتونلینگ
در پروژه‌های میکروتونلینگ، سیستم هدایت لیزری یکی از اصلی‌ترین تجهیزات محسوب می‌شود. اپراتور با استفاده از داده‌های این سیستم می‌تواند هد حفاری را با دقت بالا کنترل کرده و مسیر را مطابق نقشه اجرا کند.
عوامل مؤثر بر دقت سیستم
- کالیبراسیون صحیح تجهیزات
- نصب دقیق فرستنده لیزر
- پایداری شفت ورودی
- شرایط محیطی پروژه
- مهارت اپراتور
- کیفیت تجهیزات
اشتباهات رایج در استفاده از سیستم هدایت لیزری
- تنظیم نادرست لیزر
- عدم کالیبراسیون دوره‌ای
- بی‌توجهی به اطلاعات نمایشگر
- کنترل نکردن تجهیزات نقشه‌برداری
- استفاده از تجهیزات غیراستاندارد
مزایای اقتصادی استفاده از هدایت لیزری
- کاهش دوباره‌کاری
- کاهش زمان اجرای پروژه
- کاهش خسارت به تأسیسات
- افزایش عمر شبکه
- رضایت بیشتر کارفرما
جمع‌بندی
سیستم هدایت لیزری یکی از مهم‌ترین فناوری‌های مورد استفاده در پروژه‌های پایپ جکینگ و میکروتونلینگ است. این سیستم با کنترل دقیق مسیر حفاری، احتمال خطا را به حداقل رسانده و کیفیت اجرای پروژه را به میزان قابل‌توجهی افزایش می‌دهد. استفاده از تجهیزات استاندارد، کالیبراسیون منظم و حضور تیم متخصص، مهم‌ترین عوامل موفقیت در بهره‌گیری از این فناوری هستند.
