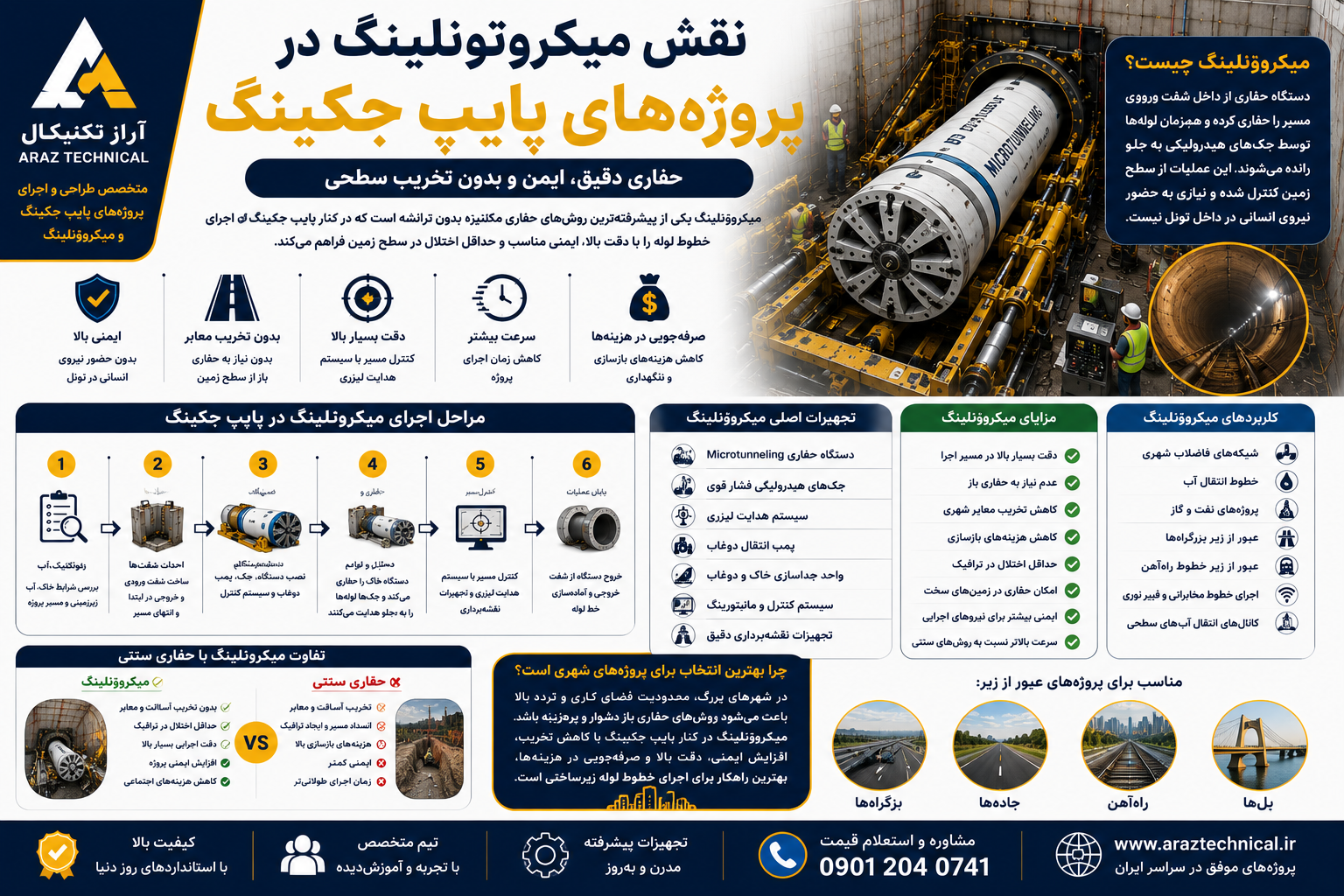

در این مقاله با مفهوم میکروتونلینگ، نحوه عملکرد، تجهیزات، مزایا و نقش آن در اجرای پروژه‌های پایپ جکینگ آشنا می‌شویم.

میکروتونلینگ چیست؟

میکروتونلینگ یکی از پیشرفته‌ترین روش‌های حفاری مکانیزه بدون ترانشه است که در آن یک دستگاه حفاری از داخل شفت ورودی، مسیر را حفاری کرده و هم‌زمان لوله‌ها توسط جک‌های هیدرولیکی به جلو رانده می‌شوند.

در این فناوری، اپراتور از سطح زمین و از طریق سیستم‌های کنترلی، دستگاه حفاری را هدایت می‌کند و نیازی به حضور نیروی انسانی در داخل تونل نیست. همین ویژگی باعث افزایش ایمنی و دقت اجرای پروژه می‌شود.

ارتباط میکروتونلینگ با پایپ جکینگ

بسیاری از افراد تصور می‌کنند میکروتونلینگ و پایپ جکینگ دو روش جداگانه هستند، در حالی که میکروتونلینگ در واقع یکی از روش‌های پیشرفته اجرای پروژه‌های پایپ جکینگ محسوب می‌شود.

در پروژه‌هایی که دقت بالا، کنترل مسیر و حفاری در زمین‌های سخت اهمیت دارد، از دستگاه‌های میکروتونلینگ برای پیشروی استفاده می‌شود و جک‌های هیدرولیکی عملیات رانش لوله‌ها را انجام می‌دهند.

مراحل اجرای میکروتونلینگ در پایپ جکینگ

۱. مطالعات ژئوتکنیک

پیش از آغاز عملیات، شرایط زمین، نوع خاک، سطح آب زیرزمینی و مسیر اجرای پروژه بررسی می‌شود تا مناسب‌ترین تجهیزات انتخاب شوند.

۲. احداث شفت‌ها

در ابتدا شفت ورودی و شفت خروجی احداث می‌شوند. دستگاه حفاری و جک‌های هیدرولیکی در شفت ورودی مستقر خواهند شد.

۳. نصب دستگاه میکروتونلینگ

دستگاه حفاری در ابتدای مسیر نصب شده و تجهیزات هدایت، پمپ‌های انتقال دوغاب و سیستم کنترل آماده بهره‌برداری می‌شوند.

۴. حفاری و رانش لوله

با شروع عملیات، دستگاه میکروتونلینگ خاک را حفاری می‌کند و هم‌زمان جک‌های هیدرولیکی لوله‌ها را به جلو هدایت می‌کنند.

۵. کنترل مسیر

تمام مسیر حفاری با استفاده از سیستم هدایت لیزری و تجهیزات نقشه‌برداری به صورت لحظه‌ای کنترل می‌شود تا انحراف به حداقل برسد.

۶. پایان عملیات

پس از رسیدن دستگاه به شفت خروجی، تجهیزات جمع‌آوری شده و خط لوله آماده بهره‌برداری خواهد بود.

مزایای استفاده از میکروتونلینگ در پروژه‌های پایپ جکینگ

• دقت بسیار بالا در اجرای مسیر
• عدم نیاز به حفاری باز
• کاهش تخریب معابر شهری
• کاهش هزینه‌های بازسازی
• حداقل اختلال در ترافیک
• امکان حفاری در زمین‌های سخت
• ایمنی بیشتر برای نیروهای اجرایی
• سرعت بالاتر نسبت به روش‌های سنتی

تجهیزات اصلی میکروتونلینگ

• دستگاه حفاری Microtunneling
• جک‌های هیدرولیکی فشار قوی
• سیستم هدایت لیزری
• پمپ انتقال دوغاب
• واحد جداسازی خاک و دوغاب
• سیستم کنترل و مانیتورینگ
• تجهیزات نقشه‌برداری دقیق

کاربردهای میکروتونلینگ

این فناوری در بسیاری از پروژه‌های زیرساختی مورد استفاده قرار می‌گیرد، از جمله:

• اجرای شبکه‌های فاضلاب شهری
• خطوط انتقال آب
• پروژه‌های نفت و گاز
• عبور از زیر بزرگراه‌ها
• عبور از زیر خطوط راه‌آهن
• اجرای خطوط مخابراتی و فیبر نوری
• کانال‌های انتقال آب‌های سطحی

تفاوت میکروتونلینگ با حفاری سنتی

در حفاری سنتی، کل مسیر از سطح زمین حفاری می‌شود که باعث ایجاد ترافیک، تخریب آسفالت و افزایش هزینه‌های بازسازی خواهد شد.

اما در میکروتونلینگ، حفاری به صورت کاملاً مکانیزه و در زیر زمین انجام می‌شود و سطح خیابان یا بزرگراه تقریباً بدون تغییر باقی می‌ماند.

چرا میکروتونلینگ بهترین گزینه برای پروژه‌های شهری است؟

در شهرهای بزرگ، محدودیت فضای کاری و حجم بالای تردد خودروها باعث شده است استفاده از روش‌های حفاری باز بسیار دشوار باشد. میکروتونلینگ با کاهش اختلال در زندگی شهروندان، افزایش ایمنی و دقت بالا، به یکی از بهترین گزینه‌ها برای اجرای پروژه‌های پایپ جکینگ تبدیل شده است.

چالش‌های اجرای میکروتونلینگ

• نیاز به تجهیزات تخصصی
• مطالعات دقیق ژئوتکنیک
• نیاز به اپراتورهای آموزش‌دیده
• سرمایه‌گذاری اولیه بیشتر نسبت به حفاری سنتی

با وجود این چالش‌ها، مزایای اقتصادی و فنی میکروتونلینگ در پروژه‌های شهری بسیار بیشتر از محدودیت‌های آن است.

جمع‌بندی

میکروتونلینگ یکی از مهم‌ترین فناوری‌های مورد استفاده در پروژه‌های پایپ جکینگ است که امکان اجرای خطوط لوله را با دقت بالا، ایمنی مناسب و بدون حفاری گسترده فراهم می‌کند. این روش به دلیل کاهش تخریب سطح زمین، صرفه‌جویی در زمان و هزینه و افزایش کیفیت اجرا، در بسیاری از پروژه‌های زیرساختی به عنوان راهکار اصلی انتخاب می‌شود.

اگر پروژه شما نیازمند اجرای خطوط لوله در مناطق شهری، زیر جاده‌ها یا مسیرهای حساس است، استفاده از فناوری میکروتونلینگ در کنار پایپ جکینگ می‌تواند بهترین انتخاب باشد.
